Panduan Lengkap Rel Panduan Lift: Jenis, Pemasangan, dan Perawatannya

Apa Itu Rel Panduan Lift dan Apa Fungsi Sebenarnya?

Rel pemandu elevator adalah jalur baja yang dipasang secara vertikal di dalam poros elevator yang menjaga gerbong elevator dan beban penyeimbang bergerak dalam jalur yang lurus dan terkendali. Tanpa rel pemandu, kabin akan bergoyang, miring, atau bergeser ke samping selama perjalanan — sehingga menimbulkan bahaya dan ketidaknyamanan dalam berkendara. Anggap saja mereka sebagai tulang punggung struktural sistem pergerakan vertikal elevator. Setiap kali Anda masuk ke dalam lift dan merasakan perjalanan yang mulus dan stabil, rel pemandu melakukan tugasnya dengan tenang di latar belakang.

Rel pemandu elevator memiliki beberapa fungsi penting selain hanya mengarahkan pergerakan. Mereka menyediakan permukaan tetap untuk perlengkapan keselamatan (juga disebut pengaman atau klem) untuk digenggam jika terjadi kondisi terjun bebas atau kecepatan berlebih. Mereka juga menopang beban yang dipindahkan melalui sepatu pemandu atau roller yang terpasang pada rangka mobil, menyerap gaya lateral yang dihasilkan selama akselerasi, deselerasi, dan distribusi beban yang tidak merata di dalam kabin. Di zona seismik, rel pemandu dirancang untuk menangani gaya horizontal tambahan akibat gempa bumi, sehingga pemilihan dan pemasangannya menjadi lebih penting.

Jenis Rel Panduan Lift

Tidak semua rel pemandu elevator sama. Mereka bervariasi dalam bentuk penampang, tingkat material, permukaan akhir, dan kapasitas beban yang diharapkan. Pemilihan tipe yang tepat bergantung pada kecepatan elevator, peringkat beban, dan persyaratan struktural bangunan.

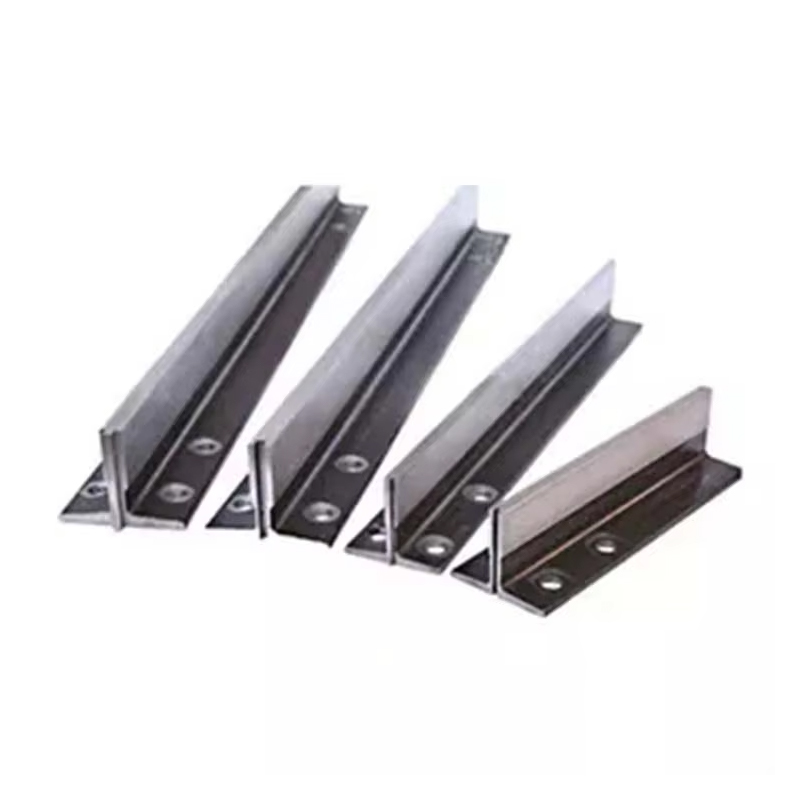

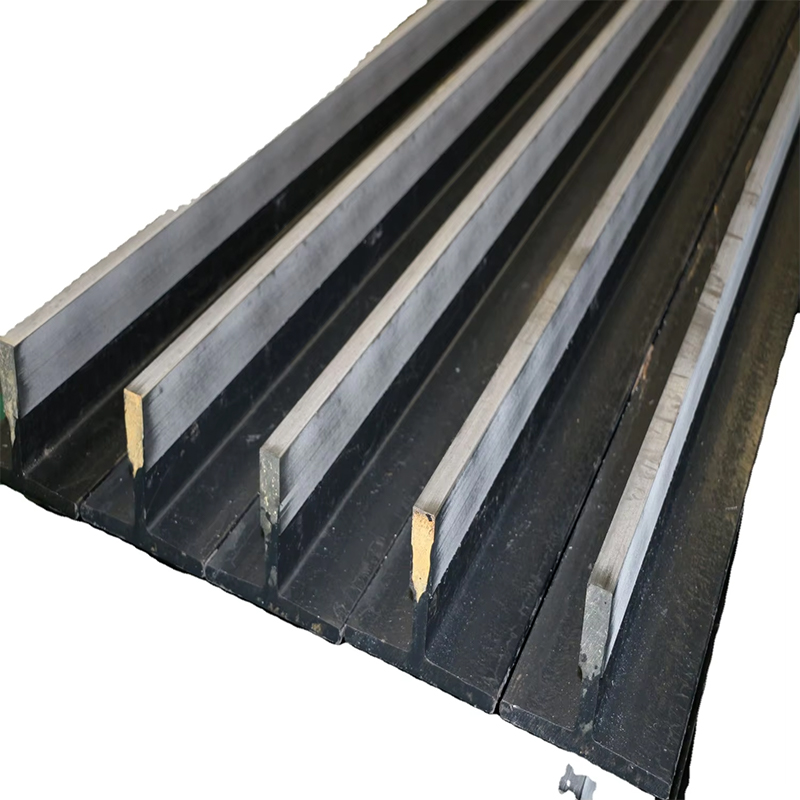

Rel Panduan Bentuk T

Rel pemandu berbentuk T sejauh ini merupakan jenis yang paling umum digunakan pada elevator modern di seluruh dunia. Penampangnya menyerupai huruf "T", dengan bilah vertikal (disebut kepala) yang digunakan oleh sepatu pemandu atau pemandu rol, dan alas horizontal yang dipasang pada braket yang dipasang pada dinding poros. T-rail distandarisasi berdasarkan kode internasional dan tersedia dalam berbagai ukuran — yang paling umum adalah T-45, T-50, T-70, T-82, T-89, T-114, dan T-127, yang angkanya mengacu pada lebar kepala rel dalam milimeter. Lift yang lebih berat dan lebih cepat memerlukan ukuran T-rail yang lebih besar untuk menangani gaya yang lebih besar.

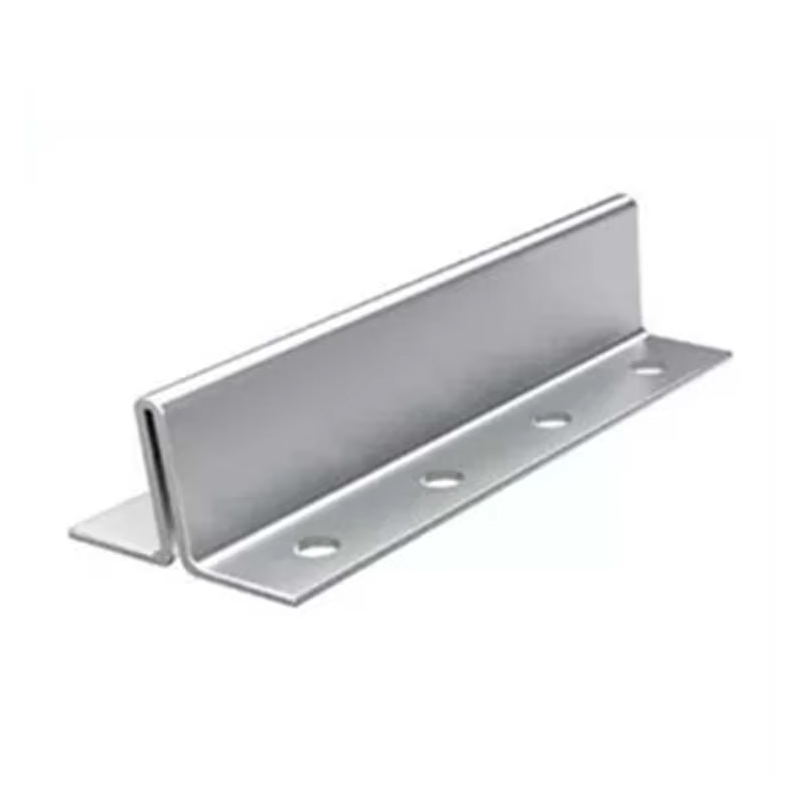

Rel Panduan Berongga

Rel pemandu berongga digunakan terutama untuk penyeimbang dan dalam aplikasi elevator perumahan dengan beban rendah. Rel ini lebih ringan dan lebih murah dibandingkan rel T padat tetapi tidak dapat mendukung penggunaan perlengkapan keselamatan. Karena keterbatasan ini, mereka hanya cocok dalam situasi di mana penyeimbang tidak memerlukan perangkat keselamatan independen, atau dalam sistem lift rumah yang sangat ringan. Inti berongganya juga membuatnya tidak cocok untuk instalasi berkecepatan tinggi di mana defleksi akibat beban menjadi perhatian.

Rel Panduan Mesin vs. Ditarik

Rel pemandu diproduksi melalui dua proses utama. Rel yang ditarik (atau ditarik dingin) ditarik melalui cetakan untuk mencapai bentuknya, sehingga menghasilkan permukaan akhir yang lebih halus langsung dari pabrik. Rel yang dikerjakan dengan mesin memiliki permukaan pemandu yang digiling secara presisi setelah dibentuk, sehingga memberikan toleransi dimensi yang lebih ketat dan penyelesaian permukaan yang unggul. Lift berkecepatan tinggi — yang melaju dengan kecepatan di atas 2,5 meter per detik — biasanya memerlukan rel pemandu yang dibuat dengan mesin untuk meminimalkan getaran, kebisingan, dan keausan pada sepatu pemandu. Lift barang atau lift layanan yang lebih lambat sering kali menggunakan rel yang ditarik, yang lebih ekonomis.

Ukuran Standar dan Klasifikasi Beban

Rel pemandu lift dimensi distandarisasi untuk memastikan kompatibilitas dengan sepatu pemandu, perlengkapan keselamatan, dan klip rel dari berbagai produsen. Berikut ini tampilan ukuran T-rail yang umum dan penerapan umumnya:

Pemilihan rel selalu ditentukan oleh insinyur struktur atau perancang elevator berdasarkan berat gerbong, beban terukur, kecepatan perjalanan, jarak braket, dan kode keselamatan yang berlaku. Jangan sekali-kali mengganti ukuran rel yang lebih kecil untuk menghemat biaya — rel yang berukuran terlalu kecil dapat menyimpang melebihi batas yang diperbolehkan, menyebabkan masalah kualitas pengendaraan dan kerusakan peralatan keselamatan.

Persyaratan Bahan dan Permukaan Akhir

Rel pemandu elevator dibuat dari baja karbon, biasanya sesuai dengan kualitas yang setara dengan EN 10025 S235 atau S355 dalam standar Eropa, atau ASTM A36 dan A572 dalam aplikasi di Amerika Utara. Pemilihan grade baja mempengaruhi kekuatan luluh, yang secara langsung berdampak pada seberapa besar defleksi yang dialami rel saat dibebani. Baja berkekuatan lebih tinggi memungkinkan jarak braket yang lebih besar tanpa melebihi batas defleksi, sehingga dapat mengurangi waktu pemasangan dan biaya material pada gedung tinggi.

Penyelesaian permukaan juga sama pentingnya, terutama untuk elevator berkecepatan tinggi. Permukaan pemandu — bagian yang bersentuhan dengan pemandu sepatu atau roller — harus halus, lurus, dan bebas dari kerak, gerinda, dan lubang. Untuk rel yang dikerjakan dengan mesin, kekasaran permukaan pemandu biasanya ditentukan pada Ra 1,6 µm atau lebih baik. Permukaan yang kasar mempercepat keausan pada liner sepatu pemandu, meningkatkan kebisingan, dan berkontribusi terhadap getaran yang dirasakan di dalam kabin. Beberapa produsen menerapkan lapisan minyak tipis pada rel selama pengiriman untuk mencegah karat, yang harus dibersihkan selama pemasangan sebelum sepatu pemandu disetel.

Bagaimana Rel Panduan Lift Dipasang

Pemasangan rel pemandu adalah salah satu tahapan konstruksi elevator yang paling menuntut secara teknis. Rel yang tidak sejajar — bahkan hanya satu milimeter pun — dapat menyebabkan kualitas pengendaraan yang tidak dapat diterima, keausan yang tidak normal, dan dalam kasus yang ekstrim, kegagalan peralatan keselamatan. Berikut cara kerjanya dari awal hingga selesai:

Menyiapkan Garis Tegak

Sebelum rel naik, pemasang menjatuhkan garis tegak lurus dari bagian atas poros untuk menentukan garis tengah mobil dan jalur penyeimbang yang tepat. Garis-garis ini berfungsi sebagai titik referensi untuk memposisikan setiap bagian braket dan rel. Instalasi modern semakin banyak menggunakan sistem penyelarasan laser untuk mencapai akurasi yang lebih besar, khususnya pada bangunan bertingkat tinggi di mana ekspansi termal dan pergerakan struktural di atas ketinggian bangunan harus diperhitungkan.

Braket Rel Pemasangan

Braket rel ditambatkan ke dinding beton atau poros baja secara berkala — biasanya setiap 2,5 hingga 5 meter tergantung pada ukuran rel dan kebutuhan beban. Braket harus diamankan dengan penanaman atau torsi baut yang cukup untuk menahan gaya vertikal dan lateral. Pada poros beton, jangkar ekspansi atau pelat cor digunakan. Pada poros rangka baja, braket dibaut langsung ke bagian struktur baja. Penjajaran braket diverifikasi terhadap garis tegak lurus sebelum rel dipasang.

Bergabung dengan Bagian Rel

Bagian rel pemandu individual biasanya memiliki panjang 5 meter dan disambung dari ujung ke ujung menggunakan pelat ikan (juga disebut pelat sambungan) dan baut. Sambungannya harus rata — langkah atau celah apa pun di antara bagian-bagiannya akan menimbulkan benturan yang membuat sepatu pemandu terbentur dengan cepat, sehingga menyebabkan getaran dan kebisingan. Pemasang berpengalaman menggunakan penggaris-sejajar dan pengukur peraba yang presisi untuk memeriksa keselarasan sambungan, dan mengikir atau shim sesuai kebutuhan untuk mencapai transisi yang mulus. Lokasi sambungan harus ditempatkan secara terhuyung-huyung di antara dua rel pada sisi yang sama sehingga kedua rel mobil tidak memiliki sambungan pada ketinggian yang sama.

Penyelarasan dan Pengukuran Akhir

Setelah semua rel dipasang, pemeriksaan penyelarasan akhir mengukur pengukur rel — jarak antara dua rel pemandu mobil — di beberapa titik di seluruh poros. Dimensi ini harus tetap berada dalam toleransi yang ketat (biasanya ±1mm) dari atas ke bawah. Rel juga diperiksa apakah ada puntiran dan tegak lurus. Setiap penyimpangan diperbaiki dengan menyesuaikan pemasangan braket sebelum gerbong elevator dipasang. Langkah pengukuran terakhir ini didokumentasikan dan ditandatangani sebagai bagian dari catatan instalasi.

Pelumasan Rel Pemandu: Mengapa Penting dan Cara Melakukannya

Rel pemandu memerlukan pelumasan untuk mengurangi gesekan antara permukaan rel dan liner sepatu pemandu, meminimalkan keausan, mencegah korosi, dan mengurangi kebisingan. Tanpa pelumasan yang tepat, liner sepatu pemandu akan cepat aus, kualitas pengendaraan menurun, dan permukaan rel itu sendiri dapat tergores atau berlubang seiring berjalannya waktu.

Lift tradisional menggunakan pelumas rel otomatis — bantalan pegas atau bantalan tipe sumbu yang dipasang pada rangka mobil yang mengoleskan lapisan tipis oli ke permukaan rel saat mobil melaju. Reservoir pelumas harus diperiksa dan diisi ulang selama kunjungan perawatan rutin, biasanya setiap 3 hingga 6 bulan tergantung penggunaan. Oli yang digunakan biasanya merupakan oli mesin ringan atau pelumas khusus rel elevator yang ditentukan oleh produsen elevator — hindari gemuk yang berat, karena dapat menarik debu dan getah seiring berjalannya waktu.

Sistem pemandu roller — digunakan pada elevator berkecepatan tinggi — memerlukan lebih sedikit pelumasan rel karena kontak rolling menghasilkan lebih sedikit gesekan dibandingkan kontak geser. Namun, bantalan rol itu sendiri memerlukan pemeriksaan dan penggantian berkala. Beberapa instalasi modern menggunakan sepatu pemandu sintetis kering yang menghilangkan kebutuhan pelumasan rel sepenuhnya, mengurangi kebutuhan perawatan, dan menjaga poros tetap bersih.

Masalah Umum Rel Panduan Lift dan Cara Mengidentifikasinya

Seperti komponen struktural lainnya, rel pemandu dapat menimbulkan masalah seiring berjalannya waktu — terutama pada bangunan tua atau instalasi dengan lalu lintas tinggi. Mengetahui apa yang harus diperhatikan selama inspeksi membantu mengetahui masalah sebelum memengaruhi keselamatan atau kinerja.

• Ketidaksejajaran rel: Penurunan bangunan, pergerakan termal, atau pemasangan yang tidak tepat dapat menyebabkan rel bergeser keluar dari garis tegak lurus. Tanda-tandanya meliputi kekasaran pada titik-titik tertentu dalam perjalanan, kebisingan yang tidak biasa, atau keausan yang tidak merata pada pelapis sepatu pemandu.
• Langkah atau kesenjangan bersama: Baut pelat ikan yang kendor menyebabkan sambungan rel bergeser, sehingga menimbulkan benturan yang semakin parah seiring berjalannya waktu. Sentakan berirama pada titik perjalanan yang konsisten merupakan indikator klasik.
• Korosi dan lubang: Kelembapan pada poros — akibat kebocoran, pengembunan, atau banjir — menyebabkan karat pada permukaan rel pemandu. Karat permukaan ringan dapat dibersihkan dan dilumasi ulang, namun lubang yang dalam memerlukan penggantian bagian rel.
• Melonggarkan braket: Baut jangkar pada beton yang menua dapat kendor seiring berjalannya waktu, sehingga braket — dan rel yang terpasang — bergeser. Hal ini sering terjadi pada bangunan berusia di atas 20 tahun dengan jangkar asli.
• Permukaan rel yang aus atau tergores: Pengoperasian yang kering karena reservoir pelumas yang kosong, atau pelumas yang terkontaminasi, menyebabkan liner sepatu pemandu mengikis permukaan rel. Setelah skor terlihat, bagian rel biasanya perlu diganti atau permukaannya diperbaiki secara profesional.
• Tanda perlengkapan keselamatan: Celah yang dalam pada permukaan rel pemandu merupakan tanda bahwa perlengkapan keselamatan telah aktif — baik saat pengujian atau saat kecepatan berlebih sebenarnya. Bagian rel yang terkena dampak harus diperiksa oleh teknisi ahli dan diganti jika kerusakan mempengaruhi penampang atau geometri permukaan.

Jadwal Perawatan Rel Pemandu Lift

Pemeliharaan rel pemandu biasanya dilakukan sebagai bagian dari program pemeliharaan preventif elevator yang lebih luas. Berikut tampilan rencana pemeliharaan yang tepat pada interval yang berbeda:

Semua pekerjaan pemeliharaan pada rel pemandu elevator harus dilakukan oleh mekanik elevator berlisensi sesuai dengan peraturan lokal seperti ASME A17.1 di Amerika Utara atau EN 81-20/50 di Eropa. Pemilik gedung harus menyimpan catatan pemeliharaan untuk setiap kunjungan servis, karena catatan ini sering kali diperlukan selama inspeksi keselamatan dan peninjauan asuransi.

Kode dan Standar yang Mengatur Rel Pemandu Lift

Rel pemandu elevator tunduk pada standar teknik ketat yang mengatur dimensi, sifat material, toleransi pemasangan, dan persyaratan inspeksi. Kepatuhan terhadap standar-standar ini adalah wajib di sebagian besar wilayah hukum, dan instalasi yang tidak sesuai dapat mengakibatkan penghentian elevator, kegagalan inspeksi, dan paparan tanggung jawab.

• ASME A17.1 (AS/Kanada): Kode keselamatan elevator utama di Amerika Utara. Ini menentukan beban desain rel pemandu, batas defleksi, perhitungan jarak braket, dan kebutuhan material.
• EN 81-20 dan EN 81-50 (Eropa): Standar Eropa yang mencakup persyaratan keselamatan untuk konstruksi dan pengujian elevator, termasuk kriteria pemilihan rel pemandu dan toleransi pemasangan.
• ISO 7465: Standar internasional khusus untuk rel pemandu pengangkatan penumpang dan barang, yang menetapkan toleransi dimensi rel-T dan persyaratan penyelesaian permukaan.
• Kode seismik lokal: Di wilayah rawan gempa, sistem rel pemandu harus dirancang untuk menahan beban gempa lateral selain gaya operasi normal. ASME A17.1 mencakup persyaratan desain seismik untuk zona yang berlaku.

Saat menentukan atau mengganti rel pemandu elevator, selalu pastikan bahwa produk yang dipilih memiliki dokumentasi yang mengonfirmasi kepatuhan terhadap standar yang berlaku di yurisdiksi Anda. Produsen rel pemandu terkemuka memberikan sertifikat pabrik dan laporan inspeksi dimensi pada produk mereka.
