Panduan Pintu Pendaratan Lift: Jenis, Fitur Keselamatan & Tips Perawatan

Apa Itu Pintu Pendaratan Lift dan Mengapa Itu Penting

Sebuah pintu pendaratan lift , terkadang disebut pintu aula atau pintu hoistway, adalah pintu yang Anda lihat dan berinteraksi dengannya di setiap lantai gedung — bukan pintu di dalam kabin elevator itu sendiri. Saat pintu kabin bergerak bersama elevator, pintu pendaratan tetap terpasang di setiap lantai dan hanya terbuka jika gerbong elevator sejajar dengan tingkat tersebut. Perbedaan ini penting karena pintu pendaratan sebenarnya merupakan penghalang keselamatan utama antara manusia dan poros elevator. Tanpa pintu pendaratan yang berfungsi dengan baik, siapa pun yang berdiri di atas lantai dapat terkena lubang vertikal yang dalam dan tidak dijaga, itulah sebabnya peraturan bangunan memperlakukan pintu-pintu ini sebagai perlengkapan keselamatan jiwa yang penting daripada fitur arsitektur sederhana.

Setiap kali Anda menekan tombol panggil dan menunggu lift, pintu pendaratan melakukan pekerjaan yang tenang namun penting. Lift akan terkunci secara otomatis saat tidak ada mobil, hanya dapat dibuka melalui interlock mekanis saat mobil tiba, dan ditutup kembali sebelum elevator menjauh. Manajer properti, teknisi fasilitas, dan bahkan penyewa sehari-hari mendapat manfaat dari pemahaman bagaimana pintu-pintu ini berfungsi, karena hal ini membantu menjelaskan mengapa pemeriksaan pemeliharaan tertentu tidak dapat dinegosiasikan dan mengapa pintu pendaratan yang macet atau berisik tidak boleh diabaikan.

Bagaimana Sebenarnya Pintu Pendaratan Lift Bekerja

Mekanisme inti di balik pintu pendaratan disebut interlock pintu. Perangkat ini secara fisik mengunci pintu pendaratan setiap kali gerbong elevator tidak ada di lantai tersebut, dan tidak akan membuka kunci kecuali gerbong berada dalam zona toleransi kecil, biasanya pada ketinggian beberapa sentimeter. Inilah sebabnya mengapa elevator akan menolak untuk membuka pintunya jika berhenti sedikit di atas atau di bawah permukaan lantai — interlock tidak akan terlepas.

Setelah mobil tiba dan sejajar dengan benar, baling-baling atau roller yang dipasang di gerbong elevator mengaktifkan penggandeng mekanis di pintu pendaratan. Coupler ini mentransfer gerak dari operator pintu mobil ke panel pintu pendaratan, sehingga kedua pintu membuka dan menutup secara bersamaan meskipun hanya pintu mobil yang memiliki motornya sendiri. Sistem kopling inilah yang membuat Anda akan melihat pintu pendaratan dan pintu kabin selalu bergerak secara sinkron - keduanya terhubung secara mekanis hanya selama jendela singkat saat mobil ada.

Komponen Utama yang Terlibat

• Panel pintu — daun yang terlihat meluncur atau berayun
• Mekanisme interlock — mengunci pintu saat tidak ada mobil
• Jalur pintu dan gantungan — memandu gerakan horizontal atau vertikal yang mulus

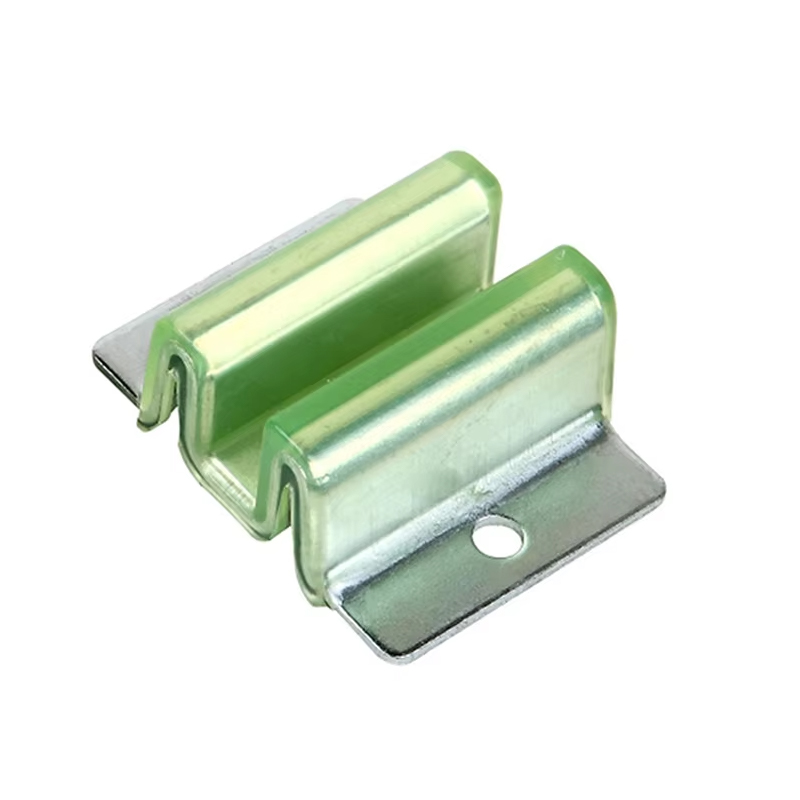

• Kusen dan sepatu pemandu — jaga agar bagian bawah pintu tetap sejajar
• Panel visi (opsional) — jendela kecil untuk visibilitas, jika kode memungkinkan

Jenis Pintu Pendaratan Lift yang Biasa Anda Temui

Pintu pendaratan hadir dalam beberapa konfigurasi, dan pilihan yang tepat bergantung pada volume lalu lintas bangunan, lebar poros, dan persyaratan estetika. Di bawah ini adalah perbandingan singkat untuk membantu Anda mengenali apa yang Anda lihat dan memahami kelebihan setiap desain.

Pintu dengan bukaan tengah cenderung menjadi pilihan paling populer di gedung-gedung modern bertingkat menengah hingga tinggi karena pintu tersebut menawarkan bukaan terbuka terluas dibandingkan dengan tapaknya dan bergerak lebih cepat, sehingga mengurangi waktu tunggu selama jam sibuk. Pintu bukaan samping lebih umum terjadi pada bangunan tempat tinggal yang anggaran dan ruang porosnya lebih sempit. Pintu bi-parting vertikal hampir secara eksklusif ditemukan pada elevator barang atau servis karena dapat menampung muatan yang lebih tinggi tanpa memerlukan jarak ekstra ke samping.

Fitur Keamanan yang Dibangun pada Pintu Pendaratan Modern

Karena pintu pendaratan melindungi orang dari poros yang dapat memanjang hingga puluhan meter ke bawah, kode modern memerlukan redundansi berlapis-lapis. Satu kunci saja tidak pernah dianggap cukup — keseluruhan sistem dirancang sedemikian rupa sehingga kegagalan satu komponen masih menyisakan cadangan.

Peringkat Ketahanan Api

Pintu pendaratan hampir selalu diharuskan memiliki tingkat kebakaran, biasanya satu hingga dua jam tergantung pada peraturan setempat, karena poros elevator dapat bertindak sebagai cerobong asap yang menyebarkan asap dan api antar lantai jika tidak ditutup dengan benar. Ini berarti rakitan pintu, termasuk rangka dan segelnya, harus diuji dan disertifikasi sebagai unit tahan api yang lengkap, bukan hanya menggunakan bahan tahan api satu per satu.

Penguncian Mekanis dan Elektrikal

Selain interlock mekanis, sebagian besar sistem juga menyertakan sakelar kontak listrik yang memastikan pintu tertutup dan terkunci sepenuhnya sebelum elevator dapat bergerak. Jika kunci mekanis gagal diaktifkan atau kontak listrik tidak menunjukkan penutupan, sistem kontrol elevator akan menahan mobil di tempatnya daripada mengambil risiko bergerak dengan pintu yang tidak aman.

Perangkat Pembatas

Banyak yurisdiksi sekarang memerlukan perangkat pembatas yang mencegah pintu pendaratan dibuka lebih dari sedikit (seringkali sekitar 100mm) kecuali mobil benar-benar ada di lantai tersebut. Hal ini mengatasi situasi di mana seseorang mungkin mencoba membuka pintu secara manual, sehingga menambah lapisan perlindungan terhadap paparan poros yang tidak disengaja.

Masalah Umum Pintu Pendaratan dan Sinyalnya

Pintu pendaratan tahan terhadap penggunaan sehari-hari yang berat, dan masalah kecil dapat meningkat dengan cepat jika diabaikan. Mengenali tanda-tanda peringatan dini membantu staf gedung menjadwalkan perbaikan sebelum kesalahan kecil menjadi gangguan layanan atau, lebih buruk lagi, bahaya keselamatan.

• Suara gerinda atau decitan — biasanya roller yang aus atau track kering yang memerlukan pelumasan
• Pintu tidak menutup sepenuhnya — sering kali disebabkan oleh serpihan di jalur ambang pintu atau sepatu pemandu yang tidak sejajar
• Pintu memantul atau terbuka kembali berulang kali — dapat mengindikasikan sakelar kontak pintu rusak
• Kesenjangan yang terlihat antar panel saat ditutup — menunjukkan keausan interlock atau ketidaksejajaran gantungan
• Pergerakan yang lamban atau tidak rata — menunjukkan roller gantungan yang aus atau track yang bengkok

Sebuahy of these symptoms warrant a call to a licensed elevator technician rather than a general handyman, since landing doors are governed by strict safety codes and improper adjustment can create liability issues for the building owner.

Praktik Perawatan yang Memperpanjang Umur Pintu Pendaratan

Perawatan rutin jauh lebih murah daripada perbaikan darurat, dan sebagian besar kegagalan pintu pendaratan disebabkan oleh melewatkan inspeksi, bukan kerusakan komponen yang tiba-tiba. Jadwal pemeliharaan yang konsisten menjaga pintu tetap beroperasi dengan lancar dan menjaga gedung tetap mematuhi kode keselamatan elevator setempat.

Cek Bulanan

Teknisi biasanya memeriksa jalur ambang untuk mencari adanya penumpukan puing, menguji sakelar kontak pintu untuk mendapatkan sinyal yang tepat, dan memeriksa apakah interlock terpasang dan terlepas dengan lancar di setiap lantai. Membersihkan jalur saja dapat mencegah sebagian besar keluhan kemacetan, karena debu, koin yang terjatuh, dan serpihan kecil adalah penyebab umum.

Sebuahnual or Semi-Annual Servicing

Inspeksi lebih mendalam mencakup keausan roller gantungan, ketegangan kabel dan rantai untuk mekanisme kopling, integritas segel api, dan keselarasan panel secara keseluruhan. Banyak yurisdiksi juga mewajibkan uji keselamatan tahunan formal di mana inspektur berlisensi memverifikasi bahwa interlock tidak akan terlepas kecuali ada mobil, yang memastikan bahwa fungsi keselamatan inti pintu masih utuh.

Cara Memilih Pintu Pendaratan yang Tepat untuk Proyek Baru atau Retrofit

Saat menentukan pintu pendaratan untuk instalasi baru atau proyek modernisasi, pemilik bangunan harus mempertimbangkan beberapa faktor selain harga. Lebar poros sering kali menentukan apakah pintu dengan bukaan tengah atau bukaan samping dapat dilakukan, sementara perkiraan volume penumpang menentukan apakah pintu dengan bukaan tengah yang lebih cepat sepadan dengan biaya tambahannya. Persyaratan peringkat kebakaran tidak dapat dinegosiasikan dan berbeda-beda berdasarkan jenis hunian dan yurisdiksi, jadi ada baiknya mengonfirmasi persyaratan kode lokal lebih awal daripada setelah pintu dipesan.

Hasil akhir estetika juga lebih penting dari yang diharapkan orang, karena pintu pendaratan adalah salah satu komponen elevator yang paling terlihat di lobi atau koridor. Baja tahan karat, baja dicat, dan lapisan akhir berlapis laminasi semuanya merupakan bahan yang umum, dan baja tahan karat biasanya dipilih untuk lobi komersial dengan lalu lintas tinggi karena daya tahannya dan kebutuhan perawatannya yang rendah. Yang terakhir, selalu konfirmasikan bahwa pintu dan sistem interlock dari pabrikan telah tersertifikasi sesuai dengan kode keselamatan elevator yang relevan di wilayah Anda, karena mencampurkan komponen yang tidak kompatibel dari pemasok berbeda dapat menimbulkan komplikasi keselamatan dan garansi.
