Bagaimana Cara Kerja Operator Pintu Lift, dan Kapan Sebaiknya Memperbaiki atau Menggantinya?

Operator pintu elevator adalah salah satu komponen yang tidak diperhatikan oleh siapa pun sampai komponen tersebut berhenti bekerja. Pengendara berharap pintu akan terbuka begitu mobil tiba dan menutup dengan mulus beberapa detik kemudian tanpa menjepit selongsong atau roda kereta dorong. Di balik pengalaman sederhana tersebut terdapat sistem motor, ikat pinggang, roller, dan sensor yang dirancang secara presisi yang harus melakukan ribuan siklus sehari tanpa gagal. Artikel ini menguraikan apa yang sebenarnya dilakukan oleh operator pintu elevator, berbagai jenis yang tersedia, cara mengenali masalah sebelum menjadi rusak, dan apa yang harus dipertimbangkan ketika tiba waktunya untuk memperbaiki atau menggantinya.

Apa yang Sebenarnya Dilakukan Operator Pintu Lift?

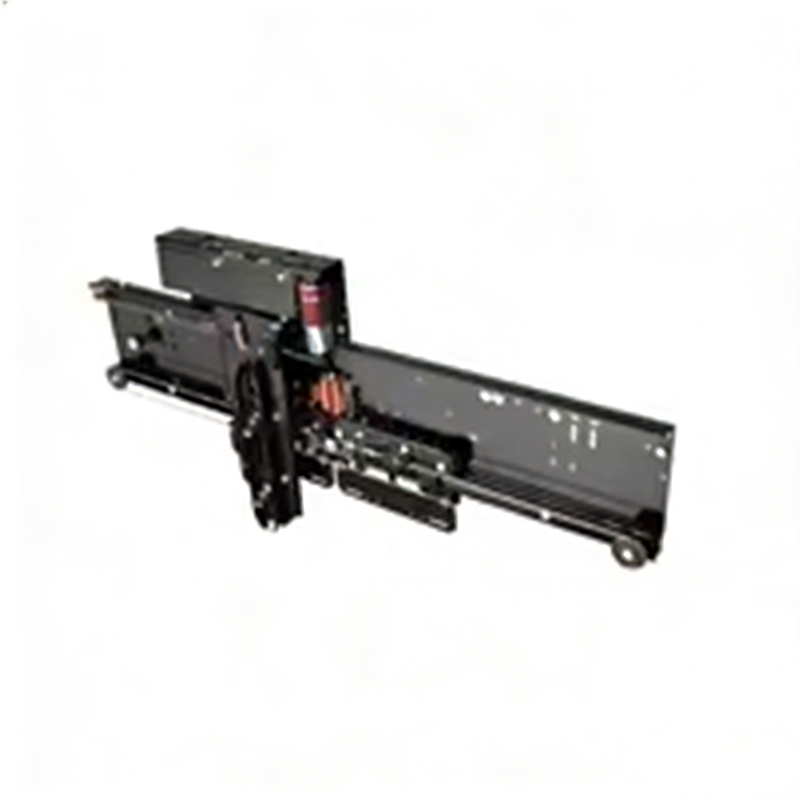

Itu operator pintu lift adalah rakitan mekanis dan elektronik yang bertanggung jawab untuk membuka dan menutup pintu mobil (pintu yang terpasang pada kabin elevator) dan pintu hoistway (pintu di setiap pendaratan) dalam gerakan yang terkoordinasi. Ketika elevator tiba di suatu lantai, operator pintu menerima sinyal dari pengontrol, mengaktifkan mekanisme yang digerakkan motor, dan menggerakkan pintu mobil, yang pada gilirannya menarik pintu pendaratan hingga terbuka melalui perangkat kopling yang disebut baling-baling dan roller, atau sistem kopling. Proses yang sama terjadi sebaliknya ketika pintu ditutup.

Selain membuka dan menutup secara sederhana, operator pintu juga mengatur waktu tunggu (berapa lama pintu tetap terbuka), membuka kembali sebagai respons terhadap hambatan, dan menyesuaikan kecepatan berdasarkan beban atau pola penggunaan. Operator pintu modern terintegrasi dengan tepi pengaman, tirai cahaya inframerah, dan sensor gerak, yang semuanya memberikan informasi kembali ke operator sehingga dapat bereaksi secara instan jika ada sesuatu atau seseorang di ambang pintu.

Tipe Utama Operator Pintu Lift

Operator pintu telah berkembang secara signifikan selama beberapa dekade, beralih dari sistem yang sepenuhnya mekanis ke sistem loop tertutup yang sepenuhnya digital. Memahami perbedaannya membantu pemilik dan teknisi gedung mengetahui apa yang mereka kerjakan dan jalur peningkatan apa yang ada.

Operator Berpenggerak Motor AC

Ituse are older-generation operators that rely on an AC motor combined with a mechanical cam or linkage system to control the door's speed profile. They are reliable and relatively simple, but they offer limited flexibility in adjusting opening and closing speeds, and they tend to be noisier than newer alternatives.

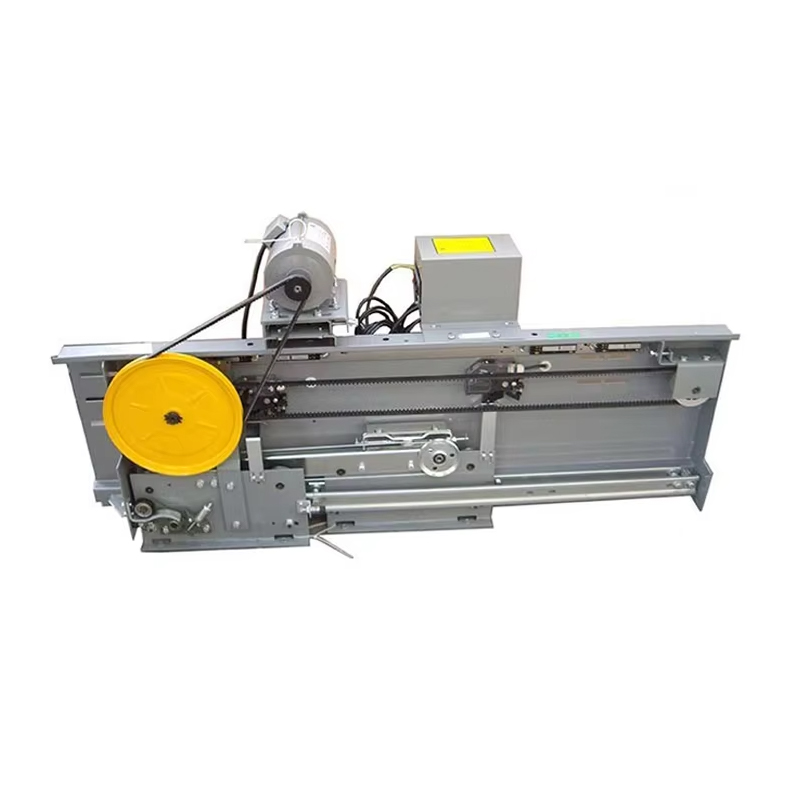

Operator VVVF (Frekuensi Variabel Tegangan Variabel).

Operator pintu VVVF menggunakan penggerak frekuensi variabel untuk mengontrol kecepatan motor secara elektronik, bukan secara mekanis. Hal ini memungkinkan akselerasi dan deselerasi yang lebih mulus, pengoperasian yang lebih senyap, dan kurva kecepatan yang dapat diprogram yang dapat disetel untuk bobot pintu dan lebar bukaan yang berbeda. Kebanyakan elevator yang dipasang dalam lima belas tahun terakhir menggunakan operator jenis ini.

Operator Pintu Motor Linier

Operator motor linier menghilangkan sabuk dan katrol seluruhnya, menggunakan motor induksi linier untuk menggerakkan panel pintu secara langsung. Desain ini mengurangi keausan mekanis, mengurangi kebutuhan perawatan, dan memberikan kontrol yang sangat presisi terhadap pergerakan pintu, menjadikannya pilihan populer di gedung dengan lalu lintas tinggi seperti rumah sakit dan gedung perkantoran.

Komponen Kunci Di Dalam Sistem Operator Pintu

Operator pintu bukanlah satu bagian tetapi kumpulan komponen yang bekerja bersama. Mengetahui setiap bagian membuatnya lebih mudah untuk mendiagnosis masalah ketika ada sesuatu yang tidak beres.

Tanda-tanda Umum Operator Pintu Gagal

Masalah operator pintu jarang muncul begitu saja. Hampir selalu ada tanda-tanda peringatan dini yang, jika diketahui tepat waktu, dapat mencegah kegagalan sistem secara penuh atau penghentian elevator yang tidak terjadwal.

• Pintu yang membuka atau menutup terasa lebih lambat atau lebih cepat dari biasanya
• Suara gerinda, pekikan, atau bunyi klik selama pergerakan pintu
• Pintu yang terpental, ragu-ragu, atau terhenti di tengah perjalanannya
• Pintu yang gagal menutup sepenuhnya, memicu siklus pembukaan kembali berulang kali
• Keausan yang terlihat pada belt, roller, atau jalur pintu
• Kode kesalahan pada pengontrol terkait dengan batas waktu pintu atau batas torsi

Jika salah satu gejala ini muncul, sebaiknya segera jadwalkan pemeriksaan. Masalah yang berhubungan dengan pintu adalah salah satu penyebab paling umum dari terjebaknya elevator dan waktu henti yang tidak direncanakan, sehingga perhatian dini akan bermanfaat baik dalam hal keselamatan maupun biaya perbaikan yang dapat dihindari.

Perawatan Rutin yang Memperpanjang Umur Operator

Seperti sistem mekanis apa pun yang digunakan terus-menerus, operator pintu mendapat manfaat besar dari rutinitas perawatan yang konsisten. Kebanyakan produsen merekomendasikan kombinasi inspeksi visual, pelumasan, dan pemeriksaan kalibrasi yang dilakukan setiap bulan atau setiap tiga bulan tergantung pada volume penggunaan.

• Periksa dan lumasi roller pintu, track, dan engsel untuk mencegah penumpukan gesekan
• Periksa ketegangan sabuk dan ganti sabuk yang terlihat retak atau rusak
• Uji tepi pengaman dan sensor tirai cahaya untuk mendeteksi penghalang secara akurat
• Pastikan waktu buka dan tutup pintu sesuai dengan persyaratan kode dan kebutuhan penggunaan gedung
• Bersihkan debu dan kotoran dari track dan mekanisme kopling, yang dapat mengganggu kelancaran kopling
• Pastikan firmware dan pengaturan pengontrol sudah diperbarui jika operator menggunakan drive digital

Bangunan dengan lalu lintas penumpang yang tinggi, seperti menara tempat tinggal atau pusat transit, harus lebih sering melakukan pemeliharaan karena siklus pintu terakumulasi lebih cepat dan memberikan tekanan lebih besar pada bagian yang bergerak.

Perbaikan versus Penggantian: Cara Memutuskan

Ketika operator pintu mulai menunjukkan masalah yang terus-menerus, pemilik bangunan menghadapi pilihan antara memperbaiki unit yang ada atau menggantinya seluruhnya dengan sistem modern. Beberapa faktor harus memandu keputusan itu.

Usia seringkali menjadi faktor terbesar. Operator yang berusia lebih dari lima belas hingga dua puluh tahun sering kali menggunakan komponen yang sulit didapat, dan suku cadang pengganti mungkin dihentikan oleh pabrikan. Dalam kasus ini, peningkatan menyeluruh pada operator, terkadang dipadukan dengan modernisasi sistem pintu yang lebih luas, cenderung lebih hemat biaya seiring berjalannya waktu dibandingkan terus menerus menambal unit yang sudah tua.

Frekuensi kerusakan adalah indikator penting lainnya. Jika sebuah gedung membutuhkan layanan terkait pintu lebih dari beberapa kali dalam setahun, biaya perbaikan kumulatif, dikombinasikan dengan ketidaknyamanan waktu henti, biasanya melebihi biaya dimuka yang harus dikeluarkan oleh operator baru. Selain itu, operator VVVF dan motor linier yang lebih baru mengonsumsi lebih sedikit energi dan beroperasi lebih senyap, sehingga dapat meningkatkan kepuasan penyewa dan mengurangi biaya pengoperasian jangka panjang bahkan melebihi penghematan pemeliharaan.

Memilih Operator Pintu yang Tepat untuk Sebuah Gedung

Tidak setiap gedung memiliki kebutuhan operator pintu yang sama. Memilih tipe yang tepat melibatkan keseimbangan volume lalu lintas, ukuran dan berat pintu, toleransi kebisingan, dan anggaran.

Bekerja sama dengan kontraktor elevator yang memahami pola lalu lintas spesifik dan dimensi pintu sebuah bangunan akan membantu memastikan operator yang dipilih tidak kekurangan tenaga untuk pekerjaan tersebut atau terlalu mahal untuk memenuhi permintaan sebenarnya.

Pemikiran Terakhir tentang Menjaga Pintu Berjalan Lancar

Itu elevator door operator may be a small part of the overall elevator system, but it has an outsized impact on rider experience and safety. A well-maintained operator opens and closes quietly, reliably, and safely thousands of times a day, while a neglected one becomes a frequent source of complaints, entrapments, and costly emergency repairs. Regular inspection, timely part replacement, and choosing the right operator type for a building's specific traffic demands are the three pillars that keep this often-overlooked component running the way it should.
